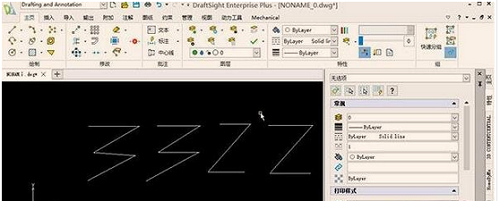

DraftSight Enterprise Plus 2020官方版是一款功能出色的CAD設計軟件，軟件為用戶提供了基本的2D設計與3D建模工具，與此同時，還為您提供了自動標注和自動排列標注、自動修剪尺寸延伸線等多種強大的功能，能夠?yàn)橛脩魩硪惶兹娴闹茍D、建模與原型設計方案。

軟件功能

      圖紙比較

      DraftSight Enterprise Plus 2020官方版能夠以圖形方式比較兩個工程圖文檔之間的實體，并根據顯示的顏色代碼識別差異。

      G代碼生成器

      將圖形實體轉換為G代碼(.txt)文件，以發送到CNC機器進行制造或制造。

      DGN導入

      將DGN文件格式的圖形導入并轉換為DraftSight項目以進行直接編輯。

      影像追蹤器

      將柵格轉換為DWG。以.bmp，.png或.jpg格式跟蹤圖像作為矢量。直接將文件保存，共享或發送到激光切割機或乙烯基切割機。

      在表格單元格中使用公式

      在具有算術運算符以及“求和”，“平均值”和“計數”的單元格中使用公式。

      艙口和漸變的修剪

      使用Trim和PowerTrim命令修剪剖面線和漸變。

      3D建模

      使用功能創建3D形狀。將2D形狀轉換為3D實體，然后以.stl或.sat下載格式進行打印或在3D應用程序中使用。

      附圖紙

      在當前工程圖中添加一個外部參考。

      折線編輯

      使用諸如錐度，創建圓弧和在中點添加頂點等更多選項來編輯折線。

      搜索選項

      使用此新功能，只需在搜索框中在“選項”菜單中鍵入您要查找的內容，即可在“選項”對話框中為您提供主題位置的路徑。

      iQuestions集成：使用“社區”選項卡，登錄到DraftSight SwYm社區以在社區的“ iQuestions”部分中搜索并提出問題。

      符合標準的圖紙

      使用VerifyStandards命令來檢查當前圖形是否符合行業，公司和自定義標準。該命令檢查當前圖形中的圖層，線條樣式，尺寸樣式和文本樣式的名稱和屬性是否與關聯的標準文件中的名稱和屬性匹配。用戶可以替換非標準項目以使其符合要求，將其標記為忽略或保留它們不變。建議在運行VerifyStandards命令之前運行Clean命令清除未使用的對象。

      快速分組

      使用QuickGroup命令快速創建EntityGroups。

      PDF參考底圖

      使用AttachPDF命令將PDF文檔的頁面附加到工程圖。該命令將指定文件鏈接為當前圖形的參考

      批量打印

      使用BatchPrint命令將一組圖紙和圖紙發送到批處理作業中的打印機。用戶可以將批量打印作業保存到“批量打印列表”(* .bpl)文件中，以備后用。

      注意：用戶只能直接為特定的圖紙或通過存儲在其他圖形中的PageLayouts或與打印配置文件中存儲的其他打印配置一起批處理具有與其相關的PageLayouts和打印配置的打印圖紙。另外，在批量打印中使用的每個PageLayout和Print Configuration中，用戶必須指定打印機。

      質量特性計算。使用GetMassProperties命令來計算和顯示Regions的質量屬性。該命令報告指定區域的包含區域，周長和質心。此外，還會顯示有關“區域”的自定義坐標系(CSS)的信息(CCS名稱，CCS原點以及CCS的X，Y和Z軸的定義)。

      宏錄制

      開始使用DraftSight API進行編程的最快，最簡單的方法是記錄一個宏，該宏包含與在DraftSight中交互執行的動作相對應的DraftSight API調用。

      工具箱增強功能

      修訂表：文檔修訂可以按字母或數字順序逐步添加，并且可以附加到修訂符號上。

      增強工具箱以支持另外3個孔類別。這些孔類別為：孔(簡單)，螺紋孔和槽孔。

      使用其他選項關鍵字增強“工具箱”命令。這些其他關鍵字是當前可用于所選硬件或孔類型的所有創建方法。仍然可以在硬件或孔對話框中更改創建方法，并且最初將其作為默認關鍵字應用于塊插入。此外，創建方法也可以通過關鍵字連續切換。無需返回對話框或重新運行命令。

      添加新的氣球形狀

      三角形，六角形，盒子，鉆石，五角形，標志(五面)，標志(三角形)，下劃線，正方形，正方形(圓形)和檢查。增強工具箱以支持材料明細表的編輯。

      鼠標手勢

      現在支持Mac和Linux的鼠標手勢。

      改進的性能

      改進了平移和縮放性能。

DraftSight Enterprise Plus軟件特色

      用戶環境和功能：

      直角坐標系

      命令行輸入

      傳統工具欄和菜單

      滾輪鼠標平移和縮放

      塊和參考文件

      圖層和圖層管理器

      多邊形視口

      ViewPort鎖定

      每個ViewPort凍結，鎖定或關閉圖層

      筆記的背景遮罩

      物業經理

      查看代理對象

      動態平移和縮放

      命令別名

      菜單文件

      CTB和STB打印樣式表

      SHX和TTF字體

      LineStyle文件

      剖面線圖案文件

      范本

      互操作性：

      讀寫支持DWG / DXF文件1

      將DWG / DXF文件保存回以前的版本1

      創建二進制或ASCII DXF文件1

      附加圖像文件(.bmp，.gif，.jpg，.jpeg，.png，.tif和.tiff)

      附上外部參考圖

      導出到文件(.jpg，.pdf，.png和svg)。

      另存為.jpeg，.pdf，.png，.sld，.svg，.tif和.stl文件格式

      多頁P(yáng)DF創作

      立即發布到eDrawings或工程圖

      生產力增強劑：

      合并選項對話框

      增強的，易于閱讀的命令提示符

      家用調色板

      智能計算器

      快速列印

      上下文相關幫助

      實體：

      圓弧，圓和直線

      筆記和簡單筆記

      表格

      塊和塊屬性

      橢圓和橢圓弧

      RichLines，PolyLines，3D PolyLines和樣條線

      點和環

      超連結

      視口

      遮罩和區域

      ISO，ANSI和傳統填充圖案

      實體和漸變填充

      尺寸：弧長，半徑，直徑，基線，線性，縱坐標等。

      公差，前導和中心標記

      繪圖工具：

      對齊和網格

      倒角和圓角

      追蹤指南和極地指南

      獲取區域，距離或坐標信息

      雙擊編輯

      撤銷重做

      EntityGrips，EntitySnaps，Entity

      無限線，光線和參考點

      使用過濾器，SmartSelect或通過窗口，交叉窗口，交叉線，多邊形窗口等選擇實體。

      圖紙設置工具：

      可定制的坐標系

      RichLine樣式

      層管理

      表格樣式

      點數格式

      文字樣式

      單位制

      多種布局

      尺寸樣式

      命名頁面布局

      編輯工具：

      移動，縮放和旋轉

      拉伸和改變長度

      鏡像，復制，偏移和圖案復制

      修剪和延伸

      分體和焊接

      就地編輯塊或隔離以進行編輯

      從基礎工程圖中打開參考工程圖

      剪輯參考和圖像

      修改圖案填充和填充圖案，原點等

      編輯注釋屬性：方向，對正，行距，文本高度，TextStyle等
